Resumen.
Preparación de la caja
Lo primero que hay que tener en cuenta es todo lo que incluye.
Algunas cajas que se venden en la actualidad incluyen elementos que nos facilita mucho la lobar del montaje, como pueden ser los adaptadores para el panel lateral de la placa, tornillería variada para diferentes dispositivos, cableado, e incluso la fuente de alimentación ya instalada.
Instalación de la fuente de alimentación.
Lo primero es elegir una fuente de alimentación que sea compatible con la caja
La fuente de dispondrá de, al menos, una cara interior en rejillada que nunca deberá ir contra el lateral ciego y se situará hacia el interior de la caja.
El atornillado de la fuente de la caja, por regla general, es por la parte trasera en los orificios que tiene practicados, según el modelo.
Instalación del sistema de refrigeración.
Cualquier ventilador tiene dos posiciones. Según se oriente, introduce o extrae aire.
Directrices para colocar los ventiladores de la caja. |
-Evitar lá ubicación de ventiladores extractores de aire en lá parte delantera de lá cajá, ya que el aire se calienta iría hacia el usuario. |
-Procurar colocar los ventiladores extractores en lá parte superior y los inyectores en la inferior. |
-No enfrentar los ventiladores que las paredes de la caja con los que hay. |
-Colocar solo los ventiladores que sean necesarios. A mas ventiladores mas ruido. |
Para suministrar energía a los ventiladores, podremos conectarlos a un puerto de la placa base o a un conector de corriente de la fuente de alimentación.
Instalación del procesador y su sistema de refrigeración.
Instalación del procesador.
La instalación del microprocesador es el momento más delicado en el montaje del equipo, ya que cualquier movimiento brusco o fallo en su colocación, puede doblar o romper una de sus patillas o pines (incluido los del zócalo) e inutilizarlo.
Pasos para instalar el microprocesador
1. Abrir el socket de la placa base, que puede ser de diversos tipos. En nuestro caso, por palanca, que es uno de los más habituales. Para abrir el socket hay que separar la palanca de este y levantarla hasta el tope. Stel socket tuviera ventana, también habría que levantarla.
2. Orientar el microprocesador con el socket. Hay una pequeña marca en uno de los extremos para que no se produzca confusión. Esa marca coincide con otra similar en la superficie del socket.
3. Asentarlo sobre el socket. Se coloca encima del socket y se hace un poco
de juego muy ligeramente hasta que el microprocesador se asienta. En ningún momento hay que presionar ni hacer movimientos bruscos.
4. Bajar la palanca. Cuando esté colocado correctamente, se baja la palanca para devolverla a su posición inicial. Si esta no baja con facilidad, es señal de que el microprocesador está mal introducido.
5. Asegurarnos de que queda correctamente fijado. Debe quedar sin inclinaciones ni holguras. Si se mueve una vez que se ha bajado la palanca, significa que está mal introducido, por lo que hay que repetir la operación. Nunca extraeremos el microprocesador con el socket cerrado
Instalación del sistema de refrigeración.
El microprocesador es el componente que mas sufre el calor, por lo que va acompañado de un sistema de refrigeración compuesto por:
-Un disipador y un ventilador.
-Pasta térmica o también conocida como silicona, se utiliza para absorber el calor del procesador y transmitirlo al exterior.

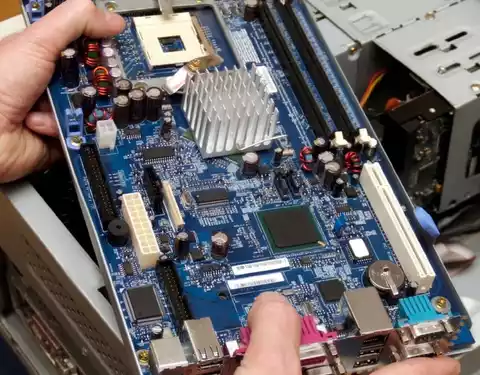

Instalación de la placa base.
Junto a la placa se suministran , además , tornillos para su fijación en la caja, placa troquelada adaptadas a los puertos externos de la placa base, algunos cables para unidades internas y el manual del usuario junto un CD/DVD de drivers.
Primer paso: Fijar la placa troquelada a nuestra caja.
Segundo paso: Fijar la placa atornillada.
Tercer paso: Fijar la placa atornillada; se recomienda primero enroscar suavemente todos los tornillos empezando por una esquina para pasar luego al extremo opuesto. Cuando estén todos los tornillos colocados los apretaremos uno a uno.
Instalación de cableado.
Una vez instalada la placa en la caja hay que conectar el cableado. Una parte muy importante son los conectores del panel frontal.
Recuerda que en el manual de la caja se indica la posición de los conectores-jumpers en los pines de la placa, y que incluso algunas lo tienen serigrafiado en la placa o llena un código de colores. La colocación de estos jumpers es muy importantes porque de ello depende el buen funcionamiento del botón de encendido, reinicio y las luces del panel frontal de la caja.
Instalación de la memoria RAM
Se podrá instalar tanto los módulos de memoria RAM como bahías tengo la placas.
Pasos que debemos seguir:
Primer paso: Separar las dos pestañas de los extremos de lo zócalo.
Segundo paso: Colocar el modulo de memoria sobre el zócalo de memoria tomando como referencia la muesca en la zona de las conexiones.
Tercer paso: Presionar con firmeza el modulo tras comprobar que encaja perfectamente.

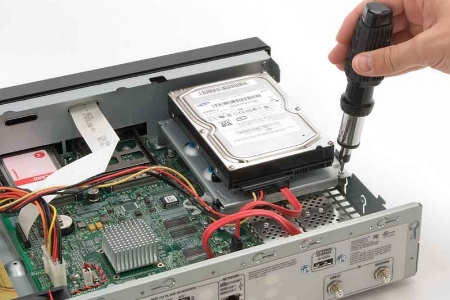

Instalación de disco duro.
El disco duro va encajado entre unos raíles en la parte frontal de la caja. Dentro de esa ubicación se puede colocar donde se desee.
Instalaciones de las unidades ópticas:
Las cajas suelen venir preparadas para instalar más de una unidad óptica y, en la gran mayoría de los casos, en la parte superior frontal. Para evitar la suciedad, los lugares destinados a las unidades ópticas suelen estar cubiertos por embellecedores o pletinas que deberemos retirar antes de su instalación.
La unidad óptica se instala desde el exterior hacia el interior de la caja se desliza por el hueco y se hace coincidir con los orificios que hay en las paredes laterales de la caja, donde luego la fijaremos. Hay que asegurarse de que la parte delantera. de la unidad queda en lineal con la carcasa, después se fija mediante tornillos a ambos lados de la caja, como el disco duro. Tras fijar la unidad, se colocan los cables de datos y corriente.
8.Instalaciones de las tarjetas de expansión.
Cada placa base dispone de una cantidad determinada de slots de expansión, dependiese su modelo
Pasos para instalar las tarjetas de expansión
1 Localizar el slot en el que se va a colocar la tarjeta. Si la placa dispone de varios slots para ese modelo, se selecciona el que mejor permita la ventilación de la caja y de la tarjeta
2. Quitar las pletinas que protegen las bahías. Estas están taponadas por una pequeña pletina metálica que se quita haciendo un poco de presión sobre ella. A veces, la pletina se encuentra fija por tornillos, en este caso la guardaremos por si en un futuro queremos retirar la tarjeta y poder volver a tapar el hueco, evitando la entrada de polvo y suciedad
3. Comprobar que la tarjeta encaja correctamente en el slot. Se presenta la tarjeta en el slot y se comprueba que el encaje de la conexión con la ranura es perfecto y que coincide con la pletina que hemos quitado.
4. Encajar la tarjeta. Se presiona desde los extremos de la tarjeta, en dirección vertical hacia abajo hasta oír un clic o que encaja perfectamente en la ranura. 5. Fijar el brazo metálico. Para mayor seguridad, se fija el brazo metálico de la tarjeta a la caja mediante un tornillo.
6. Conectar el cableado comprobando las indicaciones en el manual. Si la tarjeta en cuestión lleva algún cable, habrá que conectarlo al lugar adecuado; estas indicaciones las encontraremos en el manual de la tarjeta en cuestión. Los cables más típicos son los de audio interno o los de corriente supletoria, especialmente en las tarjetas gráficas.
Remate del montaje.
Para finalizar el montaje debemos tener presentes alguna acciones adicionales que aunque suponen algo mas de tiempo, a la larga pueden resultarnos a provechosas. Además, se deben realizar el primer encendido con el ordenador abierto para comprobar el buen posicionamiento de todos los cables.
Colocación de Cableado
Tener tantos cables supone un problema porque:
-Se dificulta la manipulación de los componentes internos, ya que podemos engancharlos y romperlos.
-Se corre el peligro de que los cables tropiecen y se enganchen con un ventilador.
-Reducen significativamente la eficiencia térmica y suponen un obstáculo al flujo del aire, lo que supone un aumentó considerable del calor.

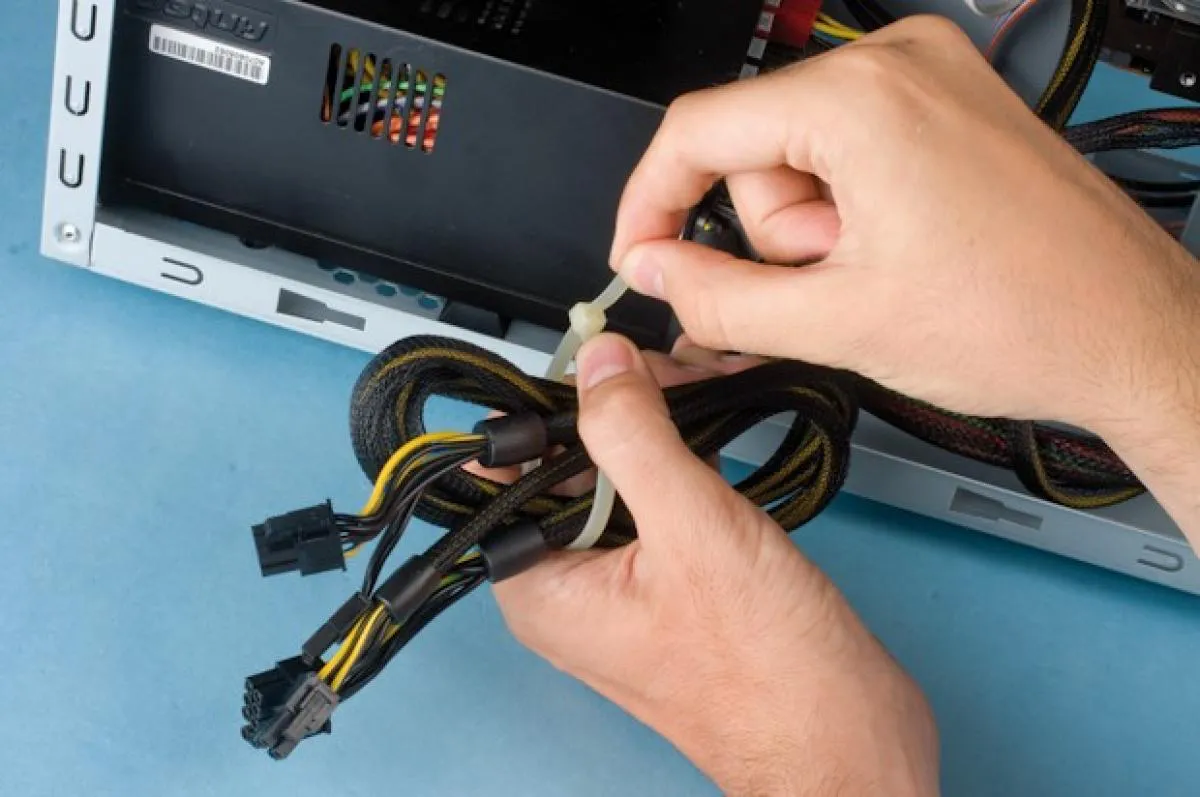

Lo ideal es recoger todos los cables o agrupaciones de cables.
Los agruparemos por funcionalidad, evitando mezclar cables de corrientes con cables de datos.
Maneras de recoger los cables. |
-Utilizando mangueras recoge cables. |
-Con bridas y latiguillos. |
-Aprovechando los ganchos y pasa hilos que algunas cajas ofrecen em sus chasis. |
Repaso de instalación.
Antes de cerrar la caja hay que echarle un vistazo a la instalación
1º Comprobar que no hay tornillos, arandelas, carcasas o cualquier tipo de elemento que haya podido quedar como residuo tras una de instalación o sustitución.
2º Verificar los topes que inmovilizan las aspas de los ventiladores están retirados, en caso de que vinieran con ellos, y comprobar que ningún elemento los entorpece.
3º Asegurase de que todos los elementos instalados están perfectamente fijados a su base.
4º Revisar que todos los cables están conectados y que los sobrantes están perfectamente recogidos.
Sustitución de componentes.
De la fuente de alimentación.
Lo principal es desconectar el equipo de la corriente eléctrica.
A continuación, se retira la fuente de alimentación de la caja tras verificar que se han conectado todos los elementos. Si quedase algún cable conectado, podríamos generar algún daño al tirar de el.
De la caja del ordenador.
El primer paso es comprobar que la nueva caja es compatible con nuestra placa base
Para cambiar la caja tendremos que desmontar todos los componentes del equipo y el cableado, después, volveremos a realizar el proceso de montaje paso a paso, presentando especial atención a la instalación de cableado de la caja(Panel frontal, luces, USB, etc..) ya que los conectores han podido variar.
Del microprocesador.
Se quitara su conexión de corriente y, por ultimo, se destornillara las fijaciones. El procesamiento de expansión del procesador es justo el reverso al de colocación. Lo primero que se debe hacer es desmontar el sistema de refrigeración que se coloca sobre el.
Del sistema de refrigeración del microprocesador.
Limpiar la superficie de contacto del disipador con el microprocesador, ya que este integrada la pasta térmica.
De la placa base y la memoria
Hay que desmontar todos los componentes y desconectar todo su cableado.
Para sustituir los módulos de memoria, se tira de las dos pestañas hacia afuera, sin ejercer mucha presión tendrían que salir sin apenas resistencia.
Del disco duro y de las unidades ópticas.
Se extraen de manera inversa a como se montaron las antiguas, partiendo siempre de que el equipo este desconectado.
Sustitución de las tarjetas de expansión.
El punto mas importante es la extracción de la tarjeta del slot.
Instalación y sustitución en portátiles.
De la memoria RAM .
1 PASO MATERIALES Y HERRAMIENTAS :
- Caja
- Fuente de alimentación
- Sistema de refrigeración
- Microprocesador
- Ventilador y disipador del microprocesador
- Placa base
- Cableado y tornillería
- Memoria RAM
- Disco duro
- Unidad óptica
- Tarjeta de expansión
- pasta térmica
- tijeras
- alicates de punta fina
- guantes antiestáticos
- destornilladores
- pulsera antiestática
- bridas
- alfombrilla antiestática
2 PASO PREPARACION DE LA CAJA: Al adquirir una caja, lo primero que hay que tener en cuenta es todo lo que incluye. La caja puede incluir algunos componentes como el cableado, la fuente de alimentación y los adaptadores para el panel lateral.
3 PASO INSTALACION DE LA FUENTE DE ALIMENTACION: La fuente dispondrá de, al menos, una cara interior enrejillado que nunca deberá ir contra un lateral ciego y se sustituirá hacia el interior de la caja.
El atornillado de la fuente de la caja, por regla general, es por la parte trasera en los orificios que tiene practicados, según el modelo.
4 PASO INSTALACION DEL SISTEMA DE REFRIGERACION: Pasta térmica, para absorber el calor del procesador y transmitirlo al exterior.
El ventilador siempre lo colocaremos en sentido en el que inyecte aire en el disipador.
Echamos pasta térmica sobre el procesador.
Expandimos la pasta térmica haciendo presión con el sistema de refrigeración.
Conectamos el ventilador al conector de la placa base.
- En primer lugar asegúrese de que los dispositivos son compatibles con los conectores que desea enchufarlos.
Desenchufe el cable de alimentación de la toma de corriente eléctrica para evitar daños en los dispositivos
5 PASO INSTALACION DEL PROCESADOR: Abrir el socket de la placa base
Orientar el microprocesador con el socket
Asentarlo sobre el socket
Bajar la palanca
Asegurarnos de que queda correctamente fijado
- Aplica una capa fina y uniforme de compuesto térmico en la parte superior del microprocesador instalado.
- antes de instalar el disipador tenga en cuenta la dirección de la flecha del pasador macho.
- coloque el disipador encima del microprocesador alineado los cuatro pasadores con sus orificios correspondientes que están en la placa base.
6 PASO INSTALACION DE LA PLACA BASE: fijar la placa troquelada a nuestra caja, asegurándonos de que coincida con los puertos externos
- fijar la placa a la caja; hay que colocar primero los tornillos de base en los orificios que se correspondan con el factor de forma de nuestra placa.
- fijar la placa atornillándola; se recomienda primero enroscar suavemente todos los tornillos empezando por una esquina para pasar luego al extremo opuesto.
7 PASO INSTALACION DEL CABLEADO: Una vez instalada la placa en la caja hay que conectar el cableado. Una parte muy importante son los conectores del panel frontal. Hay que seguir los pasos del manual para saber la posición de los jumpers y de los puertos.
- Un módulo de memoria DDR3 tiene una muesca, de forma que solamente puede encajarse en una posición.
Siga los pasos que se indican a continuación para instalar correctamente los módulos de memoria en sus
zócalos.
Paso 1:
Tenga en cuenta la orientación del módulo de memoria. Despliegue
los broches de sujeción situados en ambos extremos del zócalo
de memoria. Coloque el módulo de memoria en el zócalo. Tal y
como se indica en la imagen de la izquierda, coloque los dedos en
la parte superior del borde de la memoria, presiónela hacia abajo e
insértela verticalmente en su zócalo.
Paso 2:
Los broches situados en ambos extremos del zócalo se ajustarán
en su lugar cuando el módulo de memoria se inserte de forma
segura
8 PASO INSTALACION DE LA MEMORIA RAM: Separar las dos pestañas de los extremos del zócalo.
- Colocar el módulo de memoria sobre el zócalo tomando como referencia la muesca en la zona de las conexiones.
- Presionar con firmeza el modulo tras comprobar que encaja perfectamente. Las dos pestañas deberían acompañarlo hasta volver a su posición original. Recuerda que en ningún momento se debe forzar; el módulo no debería ofrecer mucha resistencia, si esto sucediera, indicaría que lo hemos colocado al revés.
-Instalación del hardware - 10 -
1-4 Instalación de la memoria
Tabla de configuraciones de la memoria de canal dual
(LS=lado sencillo, LD=lado doble,"- -”=sin memoria)
Debido a las limitaciones del microprocesador, lea las siguientes instrucciones antes de instalar la memoria
en el modo de canal dual.
1. El modo de canal dual no se puede habilitar si solamente se instala un módulo de memoria DDR3.
2. Cuando se habilita el modo de canal dual con dos o cuatro módulos de memoria, es recomendable
utilizar memoria de la misma capacidad, marca, velocidad, así como los mimos chips, para
obtener un rendimiento óptimo. Cuando el modo de canal dual esté habilitado con dos módulos de
memoria, asegúrese de instalarlos en los zócalos DDR3_1 y DDR3_3.
Lea las siguientes instrucciones antes de instalar la memoria:
•Placa base es compatible con la memoria .Es recomendable utilizar una
memoria de la misma capacidad, marca, velocidad y procesadores.
(Visite el sitio Web de GIGABYTE para obtener la lista más reciente de memorias admitidas.)
Si solamente se instala un módulo de memoria DDR3, asegúrese de instalarlos en los zócalos
DDR3_1 y DDR3_3.
1-4-1 Configuración de memoria de canal dual
9 PASO INSTALACION DEL DISCO DURO: El disco duro va encajado entre unos railes en la parte frontal de la caja. Dentro de esa ubicación se puede colocar donde se desee. Para fijarlo a la caja, esta se coloca en posición vertical.
10 PASO INSTALACION DE LAS UNIDADES OPTICAS: Se retira las pletinas y se instala desde el exterior hacia el interior de la caja, se desliza por el orificio y se hace coincidir los orificios de a tornillería. Después se conecta el cable de datos y después el de alimentación.
11 PASO INSTALACION DE LAS TARJETAS DE EXPANSION: Localizar el slot en el que se va colocar la tarjeta, si la placa base dispone de varios slots para ese modelo.
- Quitar las pletinas que protegen la bahía estas están taponadas por unas pequeñas pletina metálica que se quita haciendo un poco de presión sobre ella.
- Comprobar que la tarjeta encaja correctamente en el slot se presenta la tarjeta en el slot y se comprueba que la conexión este correcta.
- Siga los pasos que se indican a continuación para instalar correctamente la tarjeta de expansión en la ranura
de expansión.
1. Identifique una ranura de expansión compatible con la tarjeta. Quite la tapa metálica de la ranura del panel
posterior del chasis.
2. Alinee la tarjeta con la ranura y presione hacia abajo aquélla hasta que esté completamente asentada
en la ranura.
3. Asegúrese de que los contactos metálicos de la tarjeta están completamente insertados en la ranura.
4. Asegúrese de que los contactos metálicos de la tarjeta están completamente insertados en la ranura.
5. Después de instalar todas las tarjetas de expansión, vuelva a colocar las tapas del chasis.
6.Encienda
7. Instale el controlador proporcionado con la tarjeta de expansión en el sistema operativo.
Ejemplo: instalar y quitar una tarjeta gráfica PCI Express:
Ranura PCI
Ranuras PCI Express x16
• Instalar una tarjeta gráfica:
Apriete hacia abajo con cuidado el borde superior
de la tarjeta hasta que ésta quede completamente
insertada en la ranura de la tarjeta PCI.
Asegúrese de que la tarjeta quede bien asegurada
en la ranura y no se mueve.
• Quitar la tarjeta:
Presione el seguro de color blanco situado en el extremo de la ranura PCI
Express para liberar la tarjeta y, a continuación, tire de dicha tarjeta hacia arriba
en línea recta respecto a la ranura
2)
| SOCKET 1151 | SOCKET AM3 | ||
| VENTILADOR Y DISIPADOR | REFRIGERACION LIQUIDA | VENTILADOR Y DISIPADOR | REFRIGERACION LIQUIDA |
SISTEMA DE REFRIGERACION | directa | liquida | ||
PRECIO (APROX) | 34,99 | 150 | ||
CONSUMO DE ENERGIA | 130w | 250w | ||
DIMENSIONES | 120*120*25mm | 120 x 120 x 25mm | ||
VELOCIDAD DEL VENTILADOR | ?800-1800RPM | 2400 RPM | ||
FLUJO DEL AIRE | 72.85CFM | 75 cfm | ||
NIVEL DE RUIDO (dBA) | 23.0dBA? MAX.?? | Nivel de ruido del ventilador (mín.): 10 dB Nivel de ruido del ventilador (máx.): 37 dB
| Nivel de ruido (baja velocidad): 9 dB Nivel de ruido (alta velocidad): 36 dB | |
B) Pues de lo que he visto yo si hay una cierta diferencia que los sistemas de refrigeración liquida suelen costar un poco mas que los estándar.
C) Es muy importante invertir en un buen sistema de refrigeración por que si no tienes un sistema de refrigeración bueno en tu pc que baje la temperatura que hay dentro de la caja el pc se lo cargarían de lo caliente que este el pc por dentro entonces si seria bueno invertir en un buen sistema que mantenga la caja por dentro a una temperatura que el pc pueda estar en buenas condiciones.
MATERIALES:
- Revisión del cableado. Una vez realizada la limpieza, revisaremos el cableado interno
- Disposición de la caja. La habremos dejado abierta, desconectada de la corriente y colocada en posición de trabajo
- Localizar los zócalos de memoria en la placa base.
- Revisar todas las conexiones.
- Recoger los cables sobrantes de la fuente de alimentación y fijarlos a un lugar del armazón de la caja donde no estorben.
- Agrupar los cables que van a las unidades ópticas y de disco con ayuda de bridas o latiguillos
- Comprobar que los cables de los ventiladores no corren peligro de interferir en el giro de sus aspas.
- Localizar otros cables que puedan entorpecer y recogerlos
- Cerrar la caja cuando este todo ordenado.
FICHA DE TRABAJO 1
No hay comentarios:
Publicar un comentario
