OPERACIONES AUXILIARES TEMA 4

 Operaciones auxiliares TEMA 4.

Red de comunicaciones o datos: Una red de comunicaciones o datos es un sistema de comunicaciones en el que un conjunto de medios técnicos organizados permite comunicar y transmitir información.

Red de telefonía: Formada por todos los elementos que permiten realizar una comunicación telefónica.

Red telegráfica: Constituida por todos los elementos que permiten enviar y recibir un telegrama.

Red de ordenadores: conjunto de ordenadores o dispositivos ordenados entre si que pueden intercambiar información.

Emisor	Encargado de generar y transmitir la información.
Receptor	Recibe e intercepta la información.
Mensaje	La información que le emisor transmite al receptor.
Canal de transmisión	Medio a través del cual circula el mensaje (cable, aire…)
Código	Conjunto de signos, reglas y normas (lenguaje) que deben conocer tanto el emisor como el receptor para entenderse.

Guiados(Vía física) a través de un sistema de cableado que puede ser mas o menos complejo. Es el medio mas común para las redes pequeñas.

No guiados (vía inalámbrica) mediante dispositivos emisores y receptores de ondas. Los métodos inalámbricos van desde una conexión wifi o por bluetooth, hasta las comunicaciones vía satélite

Equipos.	Aparatos utilizados por el emisor y el receptor para comunicarse. Pueden ser ordenadores, impresoras, teléfonos VoIP, etc.
Tarjetas de red.	Componentes que deben integrase en el equipo para conectarlos a la red.
Dispositivos de interconexión.	Elementos  para comunicar varias redes o fragmentos de redes , así como para gestionar equipos dentro de su propia red
Cableado.	Cables utilizados para intercambiar todos lo elementos

Componentes software de una red.

Software de terminal: engloba tanto el sistema operativo como una aplicación que gestiona el trafico de redes.

Software de dispositivos: Habitualmente se trata de firmware y es especifico de impresoras, routers, switches....

Protocolos y estándares de red:

Los protocolos de red son el conjunto de normas que rigen el comportamiento de las redes de datos, mientras que la definición y organización de las acciones constituyen el estándar de red.

El modelo de referencia OSI es un modelo teórico que se implemento distribuyendo las operaciones en siete capas. Posteriormente la arquitectura TCP/IP redujo el modelo OSI a cuatro capas;

Los avances propician la apariencia de otros estándares. El mas destacado es el IEEE 802.3, que define la tecnología Ethernet.

Direccionamiento:

Identificación de los equipos de la red: Todos los equipos que forman parte de una red.

Ipv4 (32 bits) es el mas empleado de la actualidad.

Ipv6(128bits) Representado por 32 dígitos hexadecimales separados por dos puntos en 8 bloques de 4digitos

Mascara de subred: cada dirección IP lleva asociado una mascara de subred, su cometido es definir la porción de la dirección IP que identifica la red a la que pertenece el equipo o el dispositivo.

Tipos de redes: clasificación:

Según el tamaño (Área de distribución)

PAN (Área de redes personal): entorno del usuario

LAN (Redes de área local) Redes pequeñas que proporcionan servicios a usuarios.

MAN ( Redes de área metropolitana) Varias redes LAN interconectadas por distancia corta.

WAN(redes de área externa) Redes LAN conectadas por distancias largas.

Internet: red de redes.

Topologías de red:

Distribución física de los equipos en la red y la manera de interconectarlos.

-Topología en estrella

ventaja: Fácil  de diseñar e instalar.

Inconveniencia: si falla el nodo central de la red se cae y pueden producirse cuellos de botella.

 -Topología en árbol:

Ventajas: permite fácilmente el crecimiento de la red.

Inconveniencia: el fallo de un concentrador conlleva el fallo de toda la rama que conecta.

- Topología en bus:

Ventaja: es sencilla y barata.

Inconveniencia: muy sensible a errores

- Topología en malla:

Ventaja: al estar cada nodo conectado a los demás, tiene una gran fiabilidad y flexibilidad

Inconveniencia: el numero de nodos es limitado, pues de lo contrario el numero de enlaces se dispersaría.

Topología mixta: Combinación de diferentes topologías conectadas a través de nodos.

Irregulares, diseñadas a medidas y con gran capacidad de crecimiento.

Modelo habitual en redes LAN.

Configuraciones lógicas de red:

La configuración lógica de la red determinada como se agrupan los equipos como se relacionan y que protocolo debe acatar.

Grupo de trabajo: Todos los equipos actúan como clientes y servidores de recursos sin que existe una jerarquía predeterminada. Es la típica de las redes P2P.

Domino: Existen al menos un equipo, llamado controlador de dominio, que se encarga de organizar los servicios y recursos de la red. Es la configuración típica en redes clientes/servidor.

Grupo de trabajo: todos los equipos que disponen de sistemas operativos están, por defecto, preconfigurados para trabajar en un grupo  de trabajo llamado WORKGROUP.

Grupo de hogar: es una herramienta del sistema operativo y solo es valida para conectar equipos que trabajen Windows 7 o superior.

Dominio: es el conjunto de computadoras conectadas en una red informática que confían a uno de los equipos

Usuarios y grupos de equipos: hay que diferenciar entre los usuarios y los grupos locales del equipo en el que se trabaja, y los usuarios y grupos de dominio, que tienen la capacidad de trabajar en cualquier equipo de dominio.

Redes inalámbricas: WLAN , sustituyen una gran parte de la conexión cableada por dispositivos emisores y receptores de ondas.

Para comunicar equipos por red inalámbrica es necesario:

-Que tenga elementos inalámbricos para emitir y recibir la señal.

-Están integrados en la misma red.

-tengan las credencias de seguridad necesarias

REPETIDOR	Trabaja a nivel 1 del modelo OSI. Su función es únicamente amplificar la señal inalámbrica a puntos de la instalación donde no llegue o lo haga con dificultad. Exclusivamente repite la señal
PUNTO DE ACCESO (WAP)	Trabaja a nivel 2 del modelo OSI. Tiene como fin dar acceso a otros equipos de la red a través de el. Es muy útil en redes inalámbricas para extender el radio de acción del routers, a la vez que controla y gestiona el acceso.
ROUTER INALAMBRICO	Trabaja a nivel 3 del modelo OSI. Interconecta equipos pertenecientes a distintas redes. SU principal uso es enlazar una LAN a internet, aunque también puede emplearse para eso interno de las redes

Las redes inalámbricas se pueden conectar de dos modos:

-Ad hoc: la red esta descentralizada y cada equipo se conecta con los que están en una zona de enlace. La información va directamente del emisor al receptor, sin que existan dispositivos de interconexión para gestionar la comunicación.

-Infraestructuras: la red organizada mediante el uso de uno o varios dispositivos de interconexión(puntos de accesos o routers) que funcionan como mediadores en la comunicación de los equipos.

Configuración de una red inalámbrica

La configuración de una red inalámbrica consiste en asignar a todos sus elementos de interconexiones, los parámetros adecuados para que la señal pueda circular de forma eficiente y segura toda la red.

Los parámetros que hay que tener en cuenta en los paramentaros son los siguientes:

Nombre de la red-Canales - Protocolo-Seguridad.

Seguridad inalámbrica: Para proteger la comunicación se utilizan las siguientes medidas:

Cifrados de datos.

Control de acceso.

Impresoras en red: La opción de compartir impresoras permite optimizar este recurso de la red.

Impresoras local.	Esta conectada a un equipo de forma local y este la comparte con los usuarios de la red. Este modo tiene el inconveniente de que necesita que el equipo este operativo para poder utilizarla y dicho equipo es el que gestiona la cola de impresión, por lo que pueden producirse colapsos en la red.
Impresoras de red.	Se conecta directamente a la red, como si se tratara de equipos mas, por lo que habitual es que se controle desde el servidor. Es necesario que disponga de una conexión ethernet, lo cual no es habitual en gama media/baja.
Impresoras con servidor en impresión.	Es la solución ideal cuando las impresoras no pueden ir directamente a la red. Se trata de un dispositivo que admite conexiones USB, en paralelo y ethernet, y que permite integrar impresoras conexión Ethernet en la red

buscar una impresora compartida.



La conexión a una impresora compartida no es automática, ya que el equipo debe conocer cual es su ubicación para poder acceder a ella. Si no se conoce su ubicación exacta dela impresora dentro de la red, el sistema operativo ofrece la opción de buscarla.

ACTIVIDADES FINALES.

1¿Cuales son los dispositivos de interconexión que utilizamos en redes informáticas?

2.¿Porque el protocolo de Ipv4 desaparecerá en un futuro?

Porque tiene una capacidad limitada y si esta alcanzando dicho limite.

3.Indica a que topología de red pertenecen cada uno de las siguientes imágenes. Expón al menos ventaja y un inconveniente de cada una de las topologías

-Tipología estrella: Están conectados en el nodo central

Ventajas:

Desventajas:

-

Ventaja:

Desventaja:

-

Ventaja:

Desventaja:

-

Ventaja:

Desventaja:

-

Ventaja:

Desventaja:

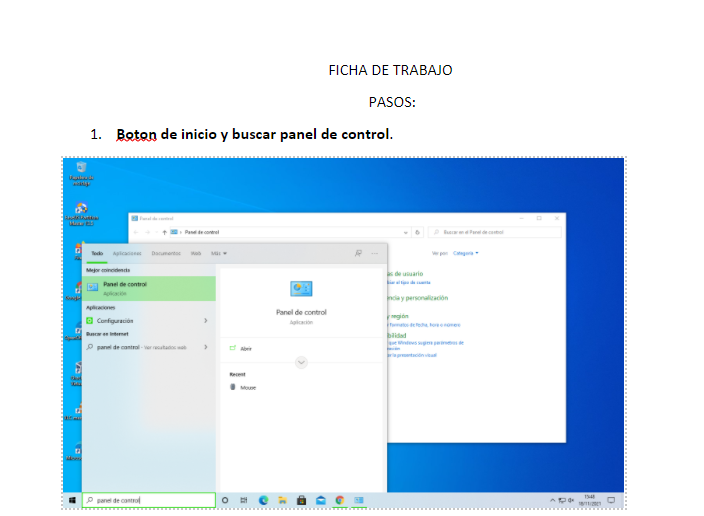

Ficha de trabajo
